Penjelasan Gerbang AND

Gerbang AND

Gerbang AND kadang kala disebut "gerbang semua atau tidak" Perhatikan gambar dibawah yang menunjukkan wacana dasar gerbang AND yang memakai saklar sederhana.

Rangkaian AND yang memakai Saklar

Apa yang dilakukan supaya lampu keluaran (L1) menyala ? Anda hanya harus menutup kedua saklar A dan B supaya lampu menyala. Dengan kata lain sanggup dikatakan bahwa saklar A dan B harus ditutup supaya keluaran menyala. Gerbang AND yang akan anda operasikan kebanyakan tersusun dari dioda dan transistor serta tersusun dalam suatu IC.

Baca Juga : Begini Cara Benar Pelajari Gerbang Logika

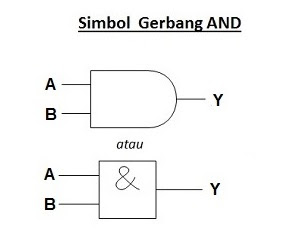

Simbol Gerbang AND

Untuk menunjukkan gerbang AND kita gunakan simbol logika, perhatikan gambar dibawah.

Simbol gerbang AND standar kita gunakan pada relay saklar, rangkaian pneumatik, dioda diskrit, dan transistor atau IC. Ini merupakan simbol yang harus anda hafal dan sebab dipakai sampai kini untuk gerbang AND.

Istilah "Logika" biasanya dipakai untuk menyatakan suatu proses pengambilan keputusan. Maka suatu gerbang logika merupakan suatu rangkaian yang sanggup memutuskan untuk berkata ya atau tidak pada keluaran menurut masukan.

Gerbang AND akan berlogika 1 apabila semua inputnya berlogika 1, namun bila salah satu atau semua keluarannya berlogika 0 maka keluarannya berlogika 0.

TAbel Kebenaran Gerbang AND

Perhatikan Tabel kebenaran dibawah untuk menjelaskan gerbang AND

Tabel diatas disebut tabel kebenaran untuk gerbang AND menawarkan semua kemungkinan kombinasi masukan dari masukan A dan B. Tabel kebenaran mendefinisikan dengan sangat sempurna operasi gerbang AND.

Ekspresi Boolean Gerbang AND

Sampai disini anda telah menghafal simbol logika dan tabel gerbang AND. Sekarang anda akan mempelajari metode penulisan pernyataan "masukan A di-AND-kan dengan masukan B untuk mendapat keluaran Y". Metode singkat untuk menuliskan pernyataan ini disebut ekspresi Boolean ("Boolean" dari aljabar Boolean-aljabar-logika)

Ekspresi Boolean Gerbang Logika AND

 Ekspressi Boolean merupakan suatu bahasa universal yang dipakai oleh hebat rekayasa dan teknisi daam elektronik digital. Perhatikan tabel dibawah

Empat cara untuk menyatakan peng-AND-an logis A dan B

Perlu dicatat bahwa suatu perkalian titik dipakai untuk menyimbolkan fungsi AND dalam teori Boolean. Pada tabel diatas menggambarkan empat cara yang seringkali dipakai untuk menyatakan peng-AND-an masukan A dan B. Semua metode ini dipakai secara luas dan harus dipelajari oleh setiap orang yang bekerja di bidang elektronik digital.

Penggambaran Gerbang AND memakai Dioda

Rangkaian gerbang AND dengan Dioda

 Penjelasan Gerbang AND Dengan Transistor

Rangkaian gerbang AND dengan Transistor

Pada gambar terlihat kalau baterai A dan B pada posisi minimum, maka kedua transistor tidak bekerja (tidak konduk) sehingga tegangan Q yaitu 0. Artinya A = 0 dan B = 0 maka Q = 0.

Sebaliknya kalau tegangan baterai  A pada keadaan logik 1 (misal A = 10 V) dan baterai pada keadaan logik (B = 10 V), maka kedua transistor bekerja sehingga egangan pada beban RL


ada (pada keadaan logik 1). Artinya A = 1, B = 1 maka Q = 1.
